Nagy teherbírású sebességváltó torony

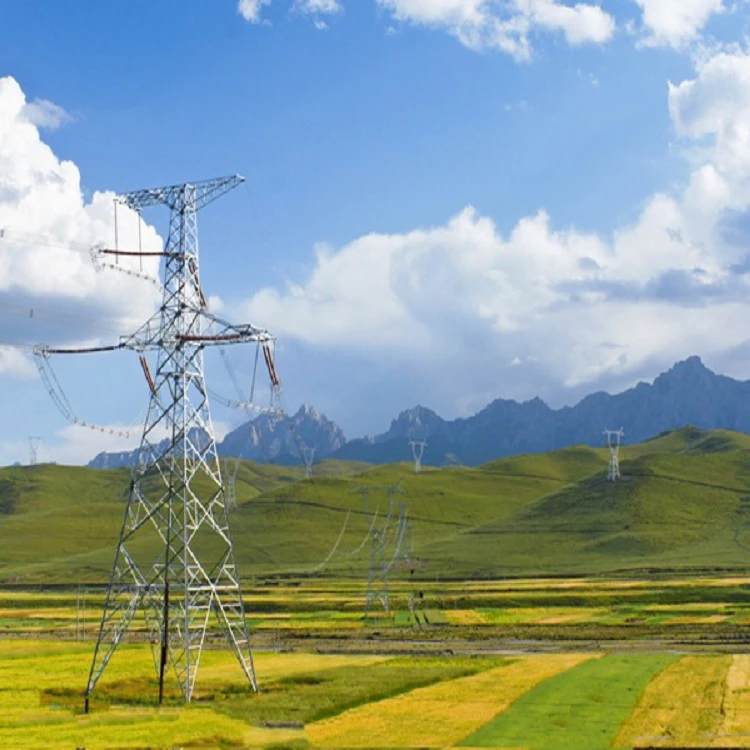

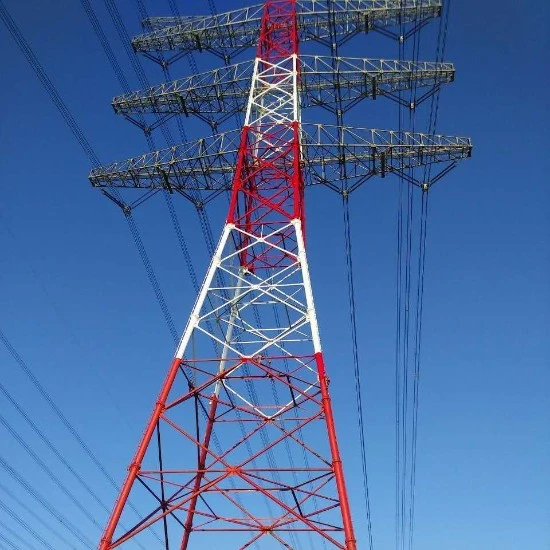

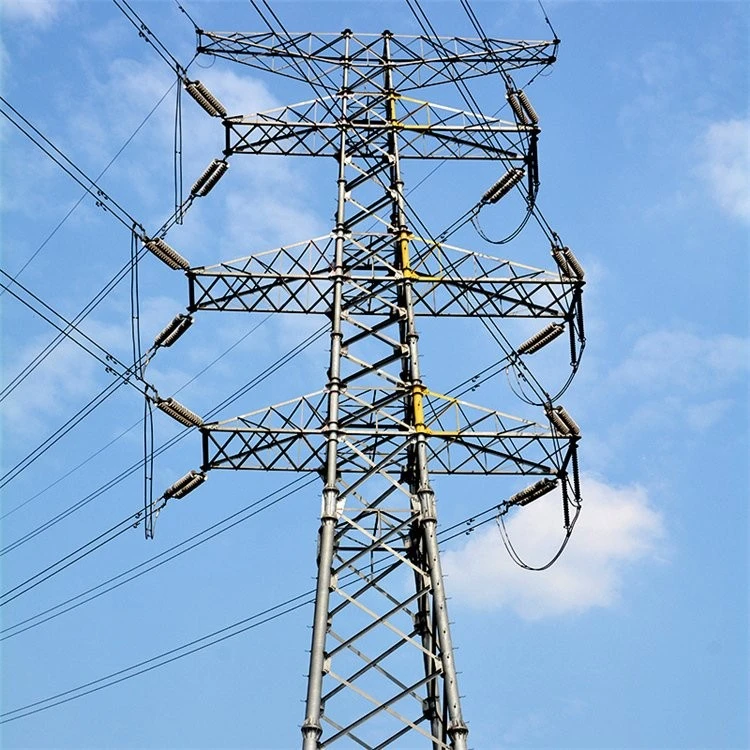

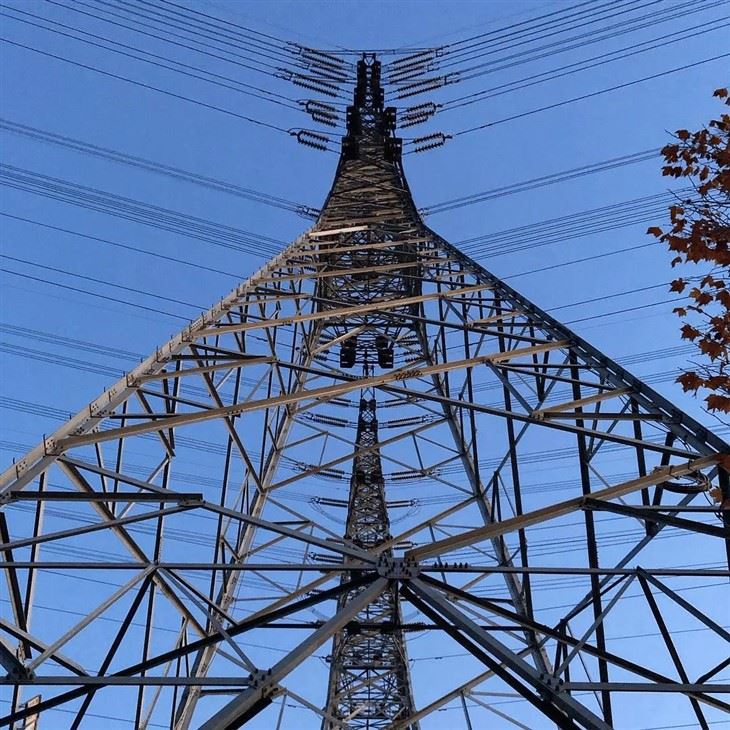

A Heavy Duty Transmission Tower a nagy-feszültségű, extra-magas-feszültségű és ultra-nagy-feszültségű légvezetékek magvak-acélszerkezete. A nagy teherbírású erőátviteli torony többnyire térbeli-rácsos rácsos szögű-acélszerkezetként készül, a fő anyagok pedig nagy-szilárdságú, alacsony{10}}ötvözött acélokat, például Q355B-t és Q420B-t használnak. Alkalmazható 110kV-1000kV váltakozó áramú átviteli projektekhez és ±800 kV-os és nagyobb egyenáramú átviteli projektekhez.

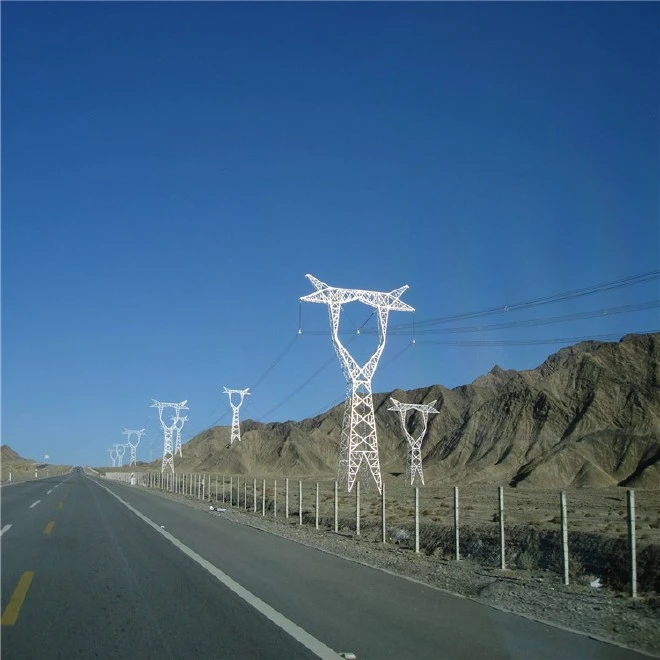

A nagy teherbírású erőátviteli tornyok főként felfüggesztő torony, feszítőtorony, szögtorony, keresztező torony, terminál torony és más típusokba sorolhatók. Úgy tervezték, hogy támogassa az átviteli vezetőket, a villám{1}}vezetékeket és az OPGW optikai kábeleket a hosszú-távolságú elektromos áramátvitelhez, így a torony hosszú ideig stabilan működik zord és összetett munkakörülmények között, beleértve a fennsíkokat, part menti területeket, erős -jeges-erõs{5}}nyert{6}erõs{6}területeket.

Teljes gyártási folyamat a GB/T 2694-2018 távvezeték-tornyok gyártására vonatkozó műszaki feltételek szigorú betartásával:



• Nyersanyag-ellenőrzés: Ellenőrizze újra az anyagtanúsítványokat, a beérkező acél mechanikai tulajdonságait és kémiai összetételét.

• 3-D-s kivágás és kivágás: 3-D-s modellezés és kivágás a Tekla és más szoftverek által, majd CNC-levágás.

• Lyukkészítés: A lyukakat CNC fúrógéppel fúrják. A furat helyzetének pontosságát szigorúan ellenőrzik a csavar rögzítésének biztosítása érdekében.

• Hegesztési eljárás: A védőgázas hegesztést olyan kulcsfontosságú alkatrészeknél alkalmazzák, mint a torony alaplemezei és csatlakozólemezei, a hegesztési varrat hibafelismeréssel történő ellenőrzésével.

• Tűzihorganyzás korrózióvédelemhez: Folyamatfolyamat, beleértve a pácolást, folyasztószerezést, tűzihorganyzást, hűtést és passziválást, hogy megfeleljen a szükséges horganybevonat vastagságnak.

• Összeszerelés előtti teszt gyárilag: A teljes torony teljes körű próbaszerelése a szállítás előtt, hogy kiküszöbölje az alkatrészek nem megfelelő illeszkedési problémáit.

• Számozás, csomagolás és szállítás: Minden alkatrész egyedi azonosító számmal van ellátva, és kategóriák szerint csomagolva és csomagolva van.

• Rajzok testreszabása: A torony szerkezeti tervezése az ügyfél vonalterhelési jelentésének, a feszültségosztálynak, a szélsebességnek, a jégbevonat vastagságának, a szeizmikus intenzitásnak és a terepviszonyoknak megfelelően történik. A gyártás és gyártás az ügyfelek által szállított rajzok alapján is elvégezhető.
• Anyagok testreszabása: A Q235B, Q355B és Q420 nagyszilárdságú acélok nem kötelezőek; Az alacsony hőmérsékletnek ellenálló acélt az alacsony hőmérsékletű üzemi körülményekhez alkalmazzák.
• Specifikáció testreszabása: A torony típusa, magassága, áramköri mennyisége és felfüggesztési pont konfigurációja igény szerint állítható. Teljes tartozékkészletet szállítunk, beleértve a horgonycsavarokat, az összekötő csavarokat és a lopásgátló csavarokat.
• Szabványos testreszabás: A tengerentúli projektek exportkövetelményeinek teljesítése érdekében belföldi és nemzetközi műszaki szabványok, például GB (kínai nemzeti szabvány), IEC, GOST és TIA-222-G alkalmazhatók.
• Támogató szolgáltatások: Műszaki konzultáció, közös rajzok felülvizsgálata, gyári összeszerelési-teszt és helyszíni telepítési műszaki útmutatás biztosított.
